伯東某客戶在進行光通訊模組生產質檢中, 要求生產模組流水線產品均需進行 -30℃ 到 130 °C 範圍內溫度測試. 設定不同的溫度數值, 類比相關產品傳輸工況, 同時檢查不同溫度下所涉及到的元器件自動頻率調整的功能是否正常. 經過伯東推薦採用美國 InTest高低溫測試機 ATS-545 快速進行光模組在電工作的電性能測試, 失效分析,可靠性評估等.

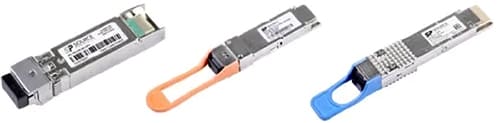

--------------------- 上圖為需要進行高低溫測試的光模組 -----------------------------

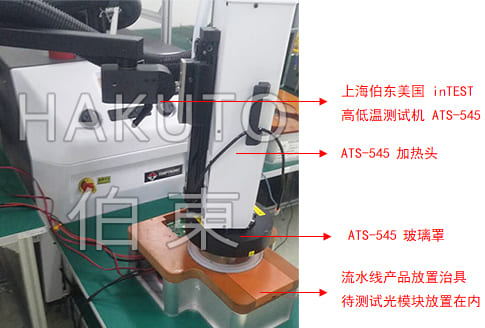

美國 InTest 高低溫測試機  ATS-545 測試過程:
1. 客戶自行定制流水線產品放置治具, 將 ATS-545 的玻璃罩扣在仿形治具上(產品放在治具內).
2. 操作員設置需要測試的溫度範圍
3. 啟動 ThermoStream ATS-545, 利用空壓機將乾燥潔淨的空氣通入高低溫測試機內部製冷機進行低溫處理, 然後空氣經由管路到達加熱頭進行升溫,氣流通過玻璃罩進入測試腔. 玻璃罩中的溫度感測器可即時監測當前腔體內溫度, 高低溫測試機 ATS-545 自帶過熱溫度保護系統, 操作員也可根據實際需要設置高低溫限制點.
4. 通過持續運行高低溫測試, 將通訊模組在不同設定溫度下的運行頻率, 產品工作狀況等相關參數自動匯出並存儲用於後期產檢分析以及產品工藝優化. 同時對批次的定向品質追溯也有較為確實的資料依據.
5. ATS-545 測試溫度範圍 -75 至 +225°C, 輸出氣流量 4 至 18 scfm, 溫度精度 ±1℃, 完全滿足客戶生產的實際需要!

光模組是一種比較靈敏的光學器件, 溫度過高或者過低都會影響光模組的功能, 工作溫度過高, 會引起發射光功率過大, 接收信號錯誤, 丟包等問題, 甚至直接燒壞光模組; 溫度過低則會導致光纖模組的性能不穩定. 因此光模組在出廠前會經過嚴格的高低溫試驗, 以確保光模組的品質合格. 傳統驗證方法由於溫度變化慢, 穩定速度差和無法提供快速變化的溫度環境, 很難滿足現今的測試需要,

伯東美國 InTest ThermoStream 高低溫測試機解決了傳統驗證方法的缺陷問題, 提供快速高低溫衝擊能力, 作為一種必要的測試手段輔助生產通訊模組.
